傳感器

RJIA-C51交流電流變送器

輸入量程：100 ~5000Arms
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,15Vdc,etc
精度：1%；安裝方式:盤式安裝
訂購熱線：010-89494921
立即咨詢
 產品展示

R_C51_228x221

 主要參數
類型：
 羅氏線圈
測量原理：
 羅氏線圈原理
輸入量程：
 100 ~5000Arms
輸出量程： O1:DC4-20mA  O2:DC0-5V

O3:DC0-10V  O19:DC0-20mA
供電電壓：
 P1:24Vdc   P7:12Vdc  P9:15Vdc
精度：
 1%
安裝方式：
 盤式安裝
開口形式：
 柔性線圈開口

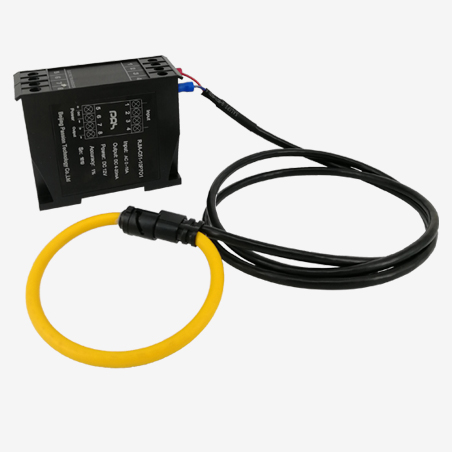

 產品圖

R_C51_228x221

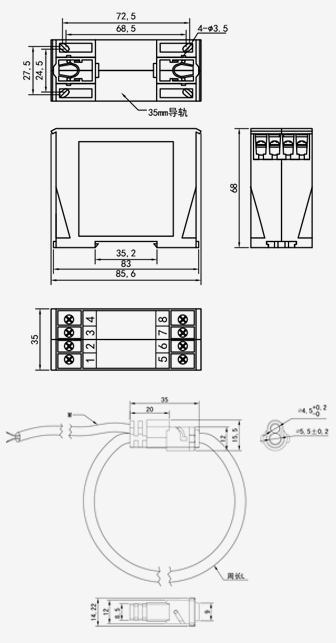

 產品尺寸

R_C51_Dimension_336x383


 說明書
 中文                                                  RJIA-C51
 English
 相關描述

1.產品介紹

RJIA-C51系列

交流電流變送器是一種利用 Rogowski Coil(羅科夫斯基線圈)原理將被測交流電流轉換成跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣。具有 高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的 特點。廣泛地應用在風電、太陽能新能源、電力、石油、煤礦、化工、鐵路、通信、樓宇 自控等行業的電氣設備的系統控制及檢測。

★交流測量 ★ 無磁芯設計,無飽和，過載能力強 ★高線性度★ 盤式安裝★ 原副邊高度絕緣 ★ 反應速度快

2.選型信息

型號定義：
 RJIA-C51-xxxPxOx
額定測量：
 100 ~ 5000A rms
額定輸出：
 O1:DC4-20mA  O2:DC0-5V

O3:DC0-10V  O19:DC0-20mA
供電電源：
 P1:24Vdc   P7:12Vdc  P9:15Vdc

3.電參數

IPN
 額定測量電流值 100  ~5000

(Arms)
IP
 對應測量電流范圍
 120% * Ipn

(Arms)
Ioc
 過載能力
 無上限
VSN 額定輸出電壓(Vdc)
 DC0-5V, DC0-10V etc
ISN
 額定輸出電流(mAdc)
 DC4-20mA,DC0-20mA etc
X
 精度(Ta=+25°C)
 1%
EL
 線性度誤差
 0.5%
VC
 電源電壓
 Pn ±5%
Ioff
 失調電壓(Ta=+25℃)
 50mV(對應于電壓輸出型)
Voff
 失調電流(Ta=+25℃)
 80uA(對應于電流輸出型)
Tr
 響應時間
 ≤ 300mS
f
 頻率范圍
 40-2KHZ
IC
 耗電
 20mA(電流型輸出:+Is)
RL
 負載電阻
 ≥5KΩ(電壓輸出型)


≤450Ω(電流輸出型)
Ri 絕緣電阻
 ＞1000MΩ@DC500V
Vd
 工頻耐壓
 1KV

4.常規參數：

Ta
 工作溫度
 -25 - +85 ℃
Ts
 貯存溫度
 -40 - +85 ℃
W
 重量
 約150g
St
 執行標準
 GB/T13850-1998 IEC688:1992
Hw
 工作濕度
 0-90% 無凝露

外殼材料
 阻燃

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
