可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
傳感器

JTIB-C16/LP二線制 TRMS真有效值電流變送器

輸入量程：10 20 50 100 200 300Arms
輸出量程：DC4-20mA
供電電壓：24Vdc
精度：0.5% ; 孔徑：Φ22mm
訂購熱線：010-89494921
立即咨詢
 產品展示
C16_228x221
 主要參數
類型： 二線制 True-RMS 真有效值電流變送器
測量原理：
 電磁感應原理
輸入量程：
 10 20 50 100 200 300Arms
輸出量程: O1:DC 4-20mA
供電電壓：
 P1: 24Vdc
精度：
 0.5%
安裝方式：
 盤式安裝
開口形式：
 不開口
 產品圖

C16_228x221

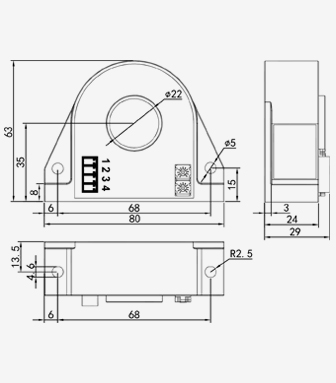

 產品尺寸

C16_Dimension_336x383


 說明書
 中文                                                        點擊下載PDF
 English
 相關描述

1.產品介紹

JTIB-C16/LP 系列
二線制真有效值電流變送器是一種利電磁感應原理測量交流電流，經過True-RMS計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流4-20mA的測 量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期 工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、 樓宇自控等行業的電氣設備的系統控制及檢測。

★適用于測量交流畸變波形 ★二線制 4-20mA 輸出(Loop Powered) ★高線性度 ★大孔徑φ22mm ★ True-RMS真有效值處理

2.選型信息

型號定義：
 JTIB-C16-xxxPxOx/LP
額定測量：
 10 20 50 100 200 300Arms
額定輸出：
 O1:DC 4-20mA
供電電源：
 P1: 24Vdc

3.電參數

IPN
 額定電流值(Arms)
 10 20 50 100 200 300
IP
 對應電流范圍(Arms)
120%* Ipn
Isn
 額定輸出電流(mAdc)
 DC 4-20mA
X
 精度（Ta=+25°C）
 0.5%
EL
 線性度誤差
 0.2%
Voff
 失調電壓Ta=+25℃
 50mV
Ioff 失調電流Ta=+25℃
 ±80uA
Tr
 響應時間
 ≤400mS
f
 頻率范圍
 25-1KHz
IC
 耗電
 4-20mA(@DC24V)
RL
 負載電阻
 ≤350Ω
Vd
 工頻耐壓
 5KV
Ri
 絕緣電阻
 >20MΩ@DC500V

4.常規參數：

Ta
 工作溫度
 -25 - +70 ℃
Ts
 貯存溫度
 -35 - +85 ℃
W
 重量
 約250g
St
 執行標準
 GB/T13850-1998idt IEC688:1992
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
