可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
電流傳感器

HZIE-C43系列電流傳感器

輸入量程：500 ~ 2000Arms
輸出量程：0±4V , 0±5V
供電電壓：P2: ±12-15Vdc
精度：1%; 孔徑大?。?04x40mm
訂購熱線：010-89494921
立即咨詢
 產品展示
C43_228x221
 主要參數
類型：
 電流傳感器
測量原理：
 霍爾效應、開環測量原理
輸入量程：
 500 800 1000 1500 2000Arms
輸出量程： O4:0±4V , O5:0±5V
供電電壓：
 P2: ±12-15Vdc
精度：
 1%
安裝方式：
 盤式(或銅排)
孔徑大?。?/span>
 104x40mm
開口形式：
 開口
 產品圖

C43_228x221

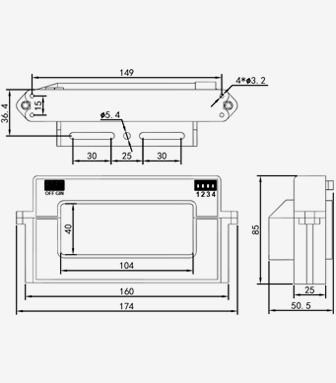

 產品尺寸

C43_Dimension_336x383


 說明書
 中文                                                          點擊下載PDF
 English                                                      點擊下載PDF
 相關描述

1.產品介紹

HZIE-C43系列

電流傳感器是一種利用霍爾效應、開環測量原理將被測電流轉換成跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★交流、直流、混合電流均可測量 ★過載能力強 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★穿孔開口式、維護方便

2.選型信息

型號定義：
 HZIE-C43-xxxPxOx
額定測量：
 500 800 1000 1500 2000Arms
額定輸出：
 O4:0±4V , O5:0±5V
供電電源：
 P2: ±12-15Vdc

3.電參數

IPN
 額定測量電流值
 500 800 1000 1500

(Arms)
 2000Arms
IP
 對應測量電流范圍
 150% * Ipn

(Arms)
IOC
 過載能力
 10000Arms
VSN
 額定輸出電壓(Vdc)
 4Vrms或5Vrms
X
 精度（Ta=+25°C）
 1%
EL
 線性度誤差
 0.5%
VC
 電源電壓
 Pn ±5%
Voff
 失調電壓Ta=+25℃
 40mV
Tr
 響應時間
 ≤10uS
di/dt
 di/dt跟隨速度
 > 50A/uS
f
 頻率范圍
 DC-10KHz
IC
 耗電
 30mA
RL
 負載電阻
 >5KΩ
Vd
 工頻耐壓
 6KV
Ri
 絕緣電阻
 >1000MΩ @DC500V

4.常規參數：

Ta
 工作溫度
-25 - +70 ℃
Ts
 貯存溫度
 -40 - +85 ℃
W
 重量
 約600g
St
 執行標準
 EN50178
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
