可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
電流傳感器

HPITM-C23-200P4O10

輸入量程：200Arms
輸出量程：±100mA
供電電壓：±15Vdc
精度：0.01%；安裝方式:盤式安裝
訂購熱線：010-89494921
立即咨詢
 產品展示

HPITM-C23_228X221

 主要參數
類型：
 高精度閉環磁通門電流傳感器
測量原理：
 閉環磁通門測量原理
輸入量程：
 200Arms
輸出量程： 100mA
供電電壓：
 P4:±15Vdc
精度：
 0.01%
安裝方式：
 盤式安裝
開口形式：
 不開口
 產品圖

HPITM-C23_228X221

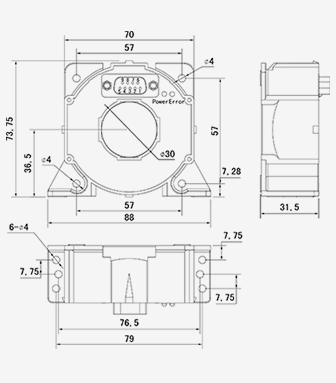

 產品尺寸

HPITM-C23_Dimension_336x383


 說明書
 中文                                   HPITM-C23-200P4O10
 English
 相關描述

1.產品介紹

HPITM-C23系列

電流傳感器是一種利用閉環磁通門（磁平衡）原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、電源、石油、煤礦、化工、鐵路、通信等行業的電氣設備的系統控制及檢測。

★交流、直流、混合電流均可測量 ★響應時間快 ★φ30mm穿孔 ★高線性度 ★高精度 ★低溫漂 ★PCB安裝★原副邊之間高度絕緣

2.選型信息

型號定義：
 HPITM-C23-200P4O10
額定測量：
 100Arms
額定輸出：
 O10:±100mA
供電電源：
 P4:±15Vdc

3.電參數

IPN
 額定測量電流值
 200

(Arms)
IP
 對應測量電流范圍
 240

(Arms)
KN 原副邊變換比率
 1:2000
ISN
 額定輸出電流(mArms)
 100
X
 精度(Ta=+25°C)
 ≤0.01%
EL
 線性度誤差
 ≤0.005%
VC
 電源電壓(5%)
 DC±15V
Ioff
 失調電流Ta=+25℃
 ≤±0.004mA
Tr
 響應時間
 ≤ 1uS
di/dt
 di/dt 跟隨速度
 > 100A/uS
f
 頻率范圍
 DC-100K Hz
IC
 耗電
 15mA + Is
RL
 負載電阻

(@IpN,@ ±15V)
 ≤50Ω
Rs 副邊電阻
 28Ω
Vd
 工頻耐壓
 5KV
Ri
 絕緣電阻
 ＞2000MΩ@DC500V

4.常規參數：

Ta
 工作溫度 -40 - +70 ℃
Ts
 貯存溫度
 -45 - +85 ℃
W
 重量
 約600g
St
 執行標準
 EN50178
Hw
 工作濕度
 20-90% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
