可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
傳感器

HJIB-C12系列交流電流變送器

輸入量程：50 ~ 500Aac
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,12Vdc,15Vdc
精度：1%； 孔徑大?。害?1mm
訂購熱線：010-89494921
立即咨詢
 產品展示
HJIB-C12 系列
 主要參數
類型：
 交流電流變送器
測量原理：
 霍爾效應、開環測量原理
輸入量程：
 50 100 200 300 400 500Aac
輸出量程： O1:DC4-20mA,O2:DC0-5V

O3:DC0-10V, O19:DC0-20mA
供電電壓：
 P1:24Vdc P7:12Vdc

P8:48Vdc P9:15Vdc
精度：
 1%
安裝方式：
 盤式(或銅排)
孔徑大?。?/span>
 Φ21mm
開口形式：
 開口

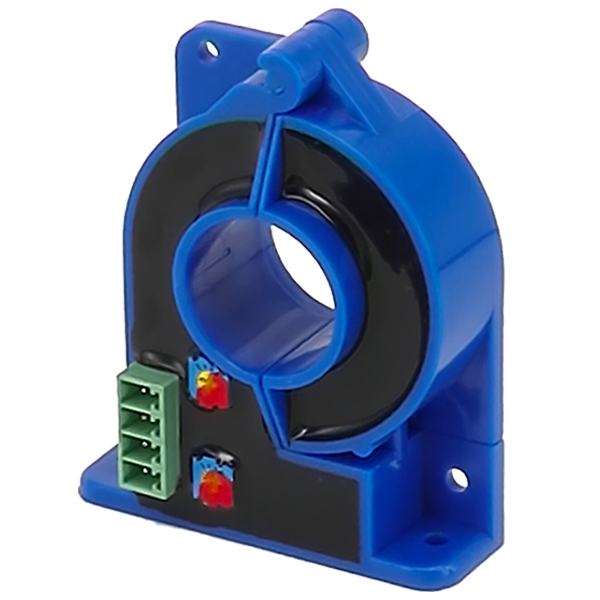

 產品圖

HJIB-C12系列

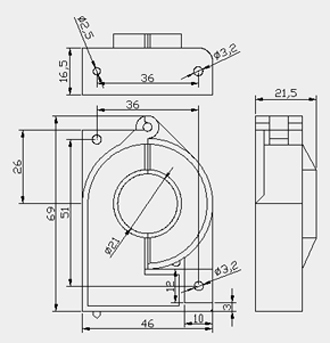

 產品尺寸

C12_Dimension


 說明書
 中文                                                        點擊下載PDF
 English                                                    點擊下載PDF
 相關描述

1.產品介紹

HJIB-C12系列

交流電流變送器是一種利用霍爾效應、開環測量原理將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量交流電流 ★過載能力強 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★穿孔開口式、維護方便

2.選型信息

額定測量：
 50,100,200,300,500Aac
額定輸出：
 O1:DC4-20mA,O2:DC0-5V

O3:DC0-10V, O19:DC0-20mA
供電電源：
 P1:24Vdc P7:12Vdc,P9:15Vdc

3.電參數

IPN
 額定測量電流值
 50,100,200,300,500Aac

(Aac)
IP
 對應測量電流范圍
 120% * Ipn

(Aac)
IOC
 過載能力
 200% * Ipn
ISN
 額定輸出電流(mA)
 DC4-20mA,DC0-20mA etc
VSN
 額定輸出電壓(Vdc)
 DC0-5V, DC0-10V etc
X
 精度(Ta=+25°C)
 1%
EL
 線性度誤差
 0.5%
VC
 電源電壓
 Pn ±5%
Voff
 失調電壓Ta=+25℃
 50mV
Ioff
 失調電流Ta=+25℃
 80uA
Tr
 響應時間
 ≤300mS
f
 頻率范圍
 40-200Hz
IC
 耗電
 25mA(電流型輸出:+Is)
RL
 負載電阻
 >5000Ω(電壓輸出型)


<450Ω(電流輸出型)
Vd
 工頻耐壓
 5KV
Ri
 絕緣電阻
 >20MΩ @DC500V

4.常規參數：

Ta
 工作溫度 -25 - +70 ℃
Ts
 貯存溫度
 -40 - +85 ℃
W
 重量
 約100g
St
 執行標準
 GB/T13850-1998idt IEC688：1992
Hw
 工作濕度
 20-90% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
