可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
電流傳感器

HID-C32-2000P16O15閉環霍爾電流傳感器

輸入量程：2000Arms
輸出量程：±400mA
供電電壓：±24Vdc
精度：0.3% ; 孔徑大小：Φ40.5mm
訂購熱線：010-89494921
立即咨詢
 產品展示

HID-C32-2000

 主要參數
類型： 零磁通閉環霍爾電流傳感器
測量原理：
 霍爾閉環(磁平衡)原理
輸入量程：
 2000Arms
輸出量程： O15:±400mA
供電電壓：
 P16: ±24Vdc
精度：
 0.3%
安裝方式：
 盤式(或銅排)
孔徑大?。?/span>
 Φ40.5mm
開口形式：
 不開口

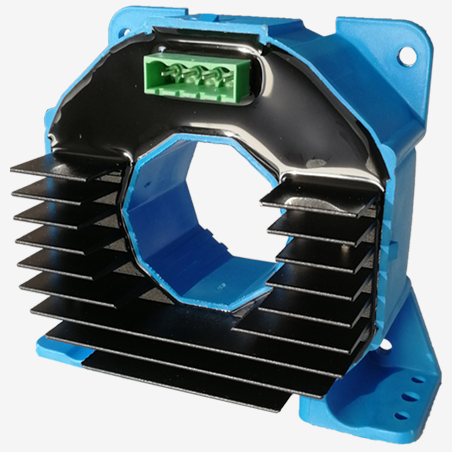

 產品圖

HID-C32-2000

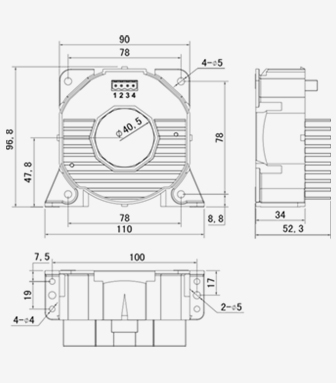

 產品尺寸

HID-C32-2000_Dimension


 說明書
 中文                                      HID-C32-2000P16O15
 English
 相關描述

1.產品介紹

HID-C32-2000P16O15 系列

電流傳感器是一種利用霍爾閉環(磁平衡)原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高 線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地 應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★交流、直流、混合電流均可測量

★霍爾閉環(磁平衡)原理，響應時間快

★原副邊高度絕緣

★高線性度

★盤式安裝

★小尺寸、更大的測量范圍

2.選型信息

型號定義：
 HID-C32-2000P16O15
額定測量：
 2000A
額定輸出：
 O15:±400mA
供電電源：
 P16: ±24Vdc

3.電參數

IPN
 額定測量電流值(Arms)
 2000A
IP
 對應測量電流范圍(Arms)
110% x Ipn
KN
 原副邊變換比率
 1:5000
ISN
 額定輸出電流(Irms)
 400
X
 精度（Ta=+25°C）
 0.3%
EL
 線性度誤差
 0.1%
VC
 電源電壓(±5%)
 DC±24V
Ioff
 失調電流Ta=+25℃
 ≤0.35mA
Tr
 響應時間
 ≤1uS
di/dt
 di/dt 跟隨速度
 >100A/uS
f
 頻率范圍(-1dB)
 DC-150KHz
IC
 耗電(@±24V)
 30mA  +Is
RL
 負載電阻(@IpN,@ ±24V)
 12Ω
RS
 副邊電阻
 40Ω
Vd
 工頻耐壓
 3KV

4.常規參數：

Ta
 工作溫度
-40 - +85 ℃
Ts
 貯存溫度
 -50 - +90 ℃
W
 重量
 約610g
St
 執行標準
 EN 50178
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
