可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
電壓變送器

GDU2-C55直流電壓變送器

輸入量程：0.075 120 300 500 Vdc
輸出量程：DC4-20mA,DC0-5V,DC0-10V
供電電壓：24Vdc,220Vac,12Vdc,15Vdc
精度：0.5%； 安裝方式：DIN導軌式安裝
訂購熱線：010-89494921
立即咨詢
 產品展示
C55_228x221
 主要參數
類型：
 直流電壓變送器
測量原理：
 光電隔離原理
輸入量程：
 0.075 120 300 500 Vdc
輸出量程： O1:DC4-20mA,O2:DC0-5V,O3:DC0-10V,

O19:DC 0-20mA
供電電壓：
 P1:24Vdc,P6:220Vac,P7:12Vdc,P9:15Vdc
精度：
 0.5%
安裝方式：
 DIN導軌式安裝
開口形式：
 不開口

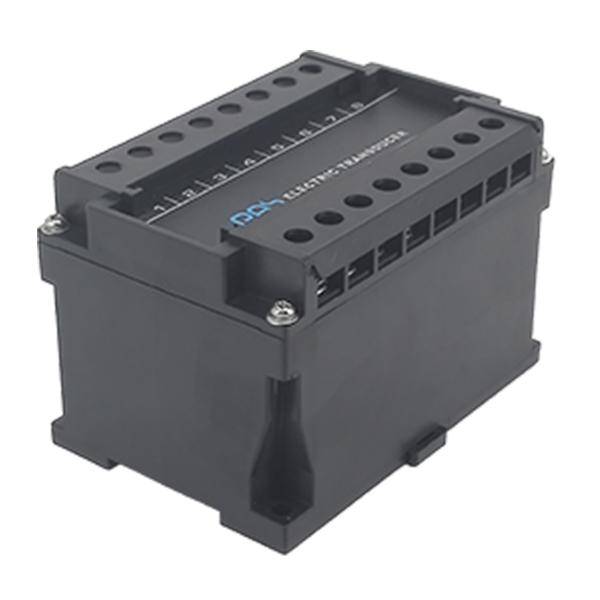

 產品圖

C55_228x221

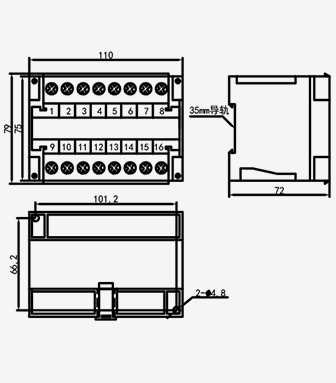

 產品尺寸

C55_Dimension_336x383


 說明書
 中文                                                          點擊下載PDF
 English
 相關描述

1.產品介紹

GDU2-C55系列

直流電壓變送器是一種利用光電隔離原理將被測單路直流電壓轉換成與原邊電壓成比例輸出的雙路直流電流或直流電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量直流電壓★雙路標準信號輸出★過載能力強 ★原副邊高度絕緣 ★精確度高 ★DIN導軌安裝 ★響應速度快

2.選型信息

型號定義：
 GDU2-C55-xxxPxOx
額定測量：
 0.075 120 300 500 Vdc
額定輸出：
 O1:DC4-20mA,O2:DC0-5V,O3:DC0-10V,

O19:DC 0-20mA
供電電源：
 P1:24Vdc P7:12Vdc,P6:220Vac,P9:15Vdc

3.電參數

VPN
 額定測量電壓值
 0.075 120 300 500 Vdc

(Vdc)
VP
 對應測量電壓范圍
 120% * Ipn

(Vdc)
VOV
 過載能力
 150% * Ipn
ISN
 額定輸出電流(mA)
 DC 4-20mA,DC 0-20mA etc
VSN
 額定輸出電壓(Vdc)
 DC0-5V, DC0-10V etc
X
 精度（Ta=+25°C）
 0.5%
EL
 線性度誤差
 0.2%
VC
 電源電壓
 Pn ±5%
Voff
 失調電壓Ta=+25℃
 50mV
Ioff
 失調電流Ta=+25℃
 80uA
Tr
 響應時間
 ≤10mS
f
 頻率范圍
 DC
IC
 耗電
 50mA(電流型輸出:+Is)
RL
 負載電阻
 >5000Ω(電壓輸出型)


<450Ω(電流輸出型)
Vd
 工頻耐壓
 3KV
Ri
 絕緣電阻
 >20MΩ @DC500V

4.常規參數：

Ta
 工作溫度
-10 - +70 ℃
Ts
 貯存溫度
 -55 - +85 ℃
W
 重量
 約300g
St
 執行標準
 GB/T13850-1998idt IEC688:1992
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
