傳感器

FTIA-C51真有效值電流變送器

輸入量程：1 2 5 10 20 30 50A
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,12Vdc,15Vdc
精度：1%；安裝方式:DIN導軌式安裝
訂購熱線：010-89494921
立即咨詢
 產品展示

HTIA_C51

 主要參數
類型：
 真有效值電流變送器
測量原理：
 磁通門原理
輸入量程：
 1 2 5 10 20 30 50A
輸出量程： O1:DC4-20mA,O2:DC0-5V

O3:DC0-10V, O19:DC 0-20mA
供電電壓：
 P1:24Vdc,P7:12Vdc,P9:15Vdc
精度：
 1%
安裝方式：
 DIN導軌式安裝
開口形式：
 不開口

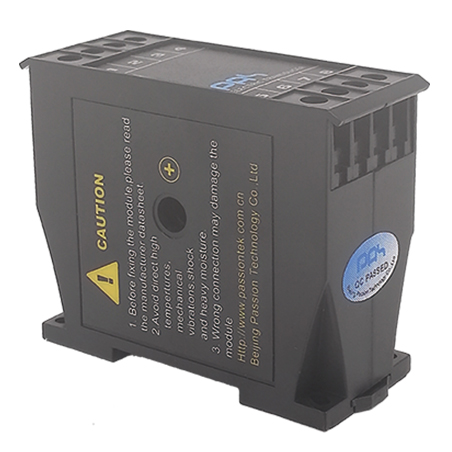

 產品圖

HTIA_C51

 產品尺寸

HTIA-C51_Dimension_228x221


 說明書
 中文                                                        FTIA-C51
 English
 相關描述

1.產品介紹

FTIA-C51系列

真有效值電流變送器是一種利用磁通門測量原理，經過 TRMS 計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕 緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環 境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備 的系統控制及檢測。

★用于測量交流直流等混合電流 ★Φ8mm 穿孔★ 過載能力強 ★原副邊高度絕緣 ★精確度高 ★DIN導軌安裝

2.選型信息

型號定義：
 FTIA-C51-xxxPxOx
額定測量：
 1 2 5 10 20 30 50A
額定輸出：
 O1:DC4-20mA,O2:DC0-5V

O3:DC0-10V, O19:DC 0-20mA
供電電源：
 P1:24Vdc P7:12Vdc,P9:15Vdc

3.電參數

IPN
 額定測量電流值
 1 2 5 10 20 30 50A

(Arms)
IP
 對應測量電流范圍
 120% * Ipn

(Arms)
ISN
 額定輸出電流(mA)
 DC4-20mA,DC0-20mA etc
VSN
 額定輸出電壓(Vdc)
 DC0-5V, DC0-10V etc
X
 精度(Ta=+25°C)
 1%
EL
 線性度誤差
 0.2%
VC
 電源電壓
 Pn ±5%
Voff
 失調電壓Ta=+25℃
 20mV(對應于電壓輸出型)
Ioff
 失調電流Ta=+25℃
 80uA(對應于電流輸出型)
Tr
 響應時間
 ≤150mS
f
 頻率范圍
 DC,20-6KHz
IC
 耗電
 30mA(電流型輸出:+Is)
RL
 負載電阻
 >5000Ω(電壓輸出型)


<350Ω(電流輸出型)
Vd
 工頻耐壓
 3KV
Ri
 絕緣電阻
 >200MΩ @DC500V

4.常規參數：

Ta
 工作溫度
 -25 - +70 ℃
Ts
 貯存溫度
 -40 - +85 ℃
W
 重量
 約250g
St
 執行標準
 GB/T13850-1998idt IEC688：1992
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
