可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
傳感器

FDID-C32-WR 超寬范圍磁通門直流電流變送器

輸入量程：DC 100 ... 1000A
輸出量程：DC0±5V,DC4-20mA
供電電壓：15Vdc,12Vdc
精度：0.1% ; 孔徑大?。害?0.5mm
訂購熱線：010-89494921
立即咨詢
 產品展示

FDID-C32_228x221

 主要參數
類型： 超寬范圍磁通門直流電流變送器
測量原理：
 磁通門原理
輸入量程：
 100  200  300 500 800 1000Adc
輸出量程： O1:DC4-20mA、O5:DC0±5V

O23:DC12±8mA
供電電壓：
 P7:12Vdc、P9:15Vdc
精度：
 0.1%
安裝方式：
 盤式(或銅排)
孔徑大小：
 Φ40.5mm
開口形式：
 不開口

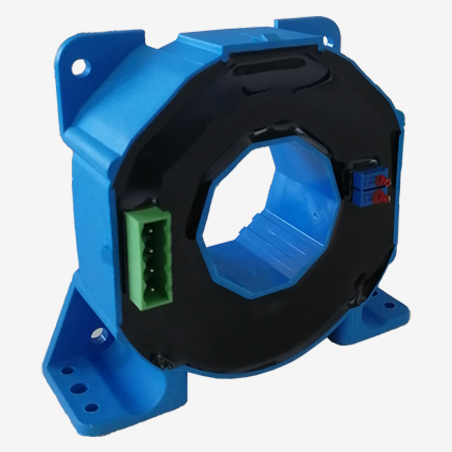

 產品圖

FDID-C32_228x221

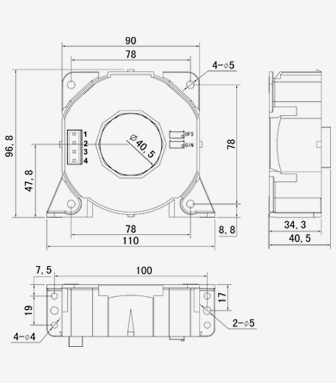

 產品尺寸

FDID-C32__Dimension_336x383

 說明書
 中文                                    FDID-C32-WR
 English
 相關描述

1.產品介紹

FDID-C32-WR 系列

高超寬輸入范圍的直流電流變送器是一種利用磁通門原理(Flux-gate Principle)將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號 的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、 長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、石油、煤礦、化工、鐵路、 通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★ 即可測量直流小電流亦可測量直流大電流

★ 毫安級高分辨率

★ 盤式安裝　　

★ 原副邊高度絕緣

★ Φ40.5mm大孔徑

2.選型信息

型號定義：
 FDID-C32-xxxPxOx-WR
額定測量：
 100  200  300 500 800 1000Adc
額定輸出：
 O1:DC4-20mA、O5:DC0±5V

O23:DC12±8mA
供電電源：
 P7:12Vdc、P9:15Vdc

3.電參數

IPN
 額定測量電流值(Adc)
 100  200  300


500 800 1000
IP
 對應測量電流范圍(Adc)
120% x Ipn
Vsn
 額定輸出電壓(Vdc)
 DC0±5V
Isn
 額定電流輸出(mAdc)
 DC4-20mA  DC12±8mA
X
 精度（Ta=+25°C）
 0.1%
VC
 電源電壓
 P7:12Vdc   P9:15Vdc
Voff
 失調電壓
 ≤5mV
Ioff
 失調電流
 20uA
Tr
 響應時間
 ≤300mS
f
 頻率范圍
 DC
IC
 耗電
 靜態耗電≤30mA


(≤300mA@Ipn)
RL
 負載電阻
 ≥5KΩ
Ri
 絕緣電阻
 ＞200MΩ@DC500V
Vd
 工頻耐壓
 5KV

4.常規參數：

Ta
 工作溫度
-25 - +70 ℃
Ts
 貯存溫度
 -45 - +85 ℃
W
 重量
 約300g
Hw
 工作濕度
 20-90% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
