怎樣消除電流傳感器的位置誤差？

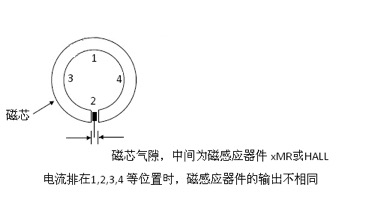

通常電流傳感器采用的是開氣隙磁芯+磁感應器件的方法，測量磁芯氣隙中的磁場。這就意味著大多說電流傳感器并不采用完整的磁芯，而是將磁芯切割一個氣隙，插入霍爾元器件（或xMR器件），有氣隙就會有漏磁，空氣磁導率比軟磁材料的導磁率有很大變化，氣隙中的B值與磁芯中的B值有一定差異，當電流排在電流傳感器的穿孔中移動時（比如位置1,2,3,4），氣隙的磁感應強度會變化，磁感應器件的輸出也就會變化，所以普通電流傳感器會有位置誤差。
消除位置的方法多種，比如采用 1）對稱排列多個感應元件的方法 ；2）氣隙盡量減??；3）多個磁芯氣隙交叉; 4) 采用不帶氣隙的完整磁芯。 其中，采用不帶氣隙的完整磁芯的方法是最理想的方法，不存在漏磁現象，磁導率均勻，完全消除了位置誤差。
柏艾斯的高精度電流傳感器FIx系列采用了完整的磁芯，真正實現了電流傳感器按照匝數比輸出的特點，完全消除了位置誤差。
