怎樣測量多個支路電流的總電流？

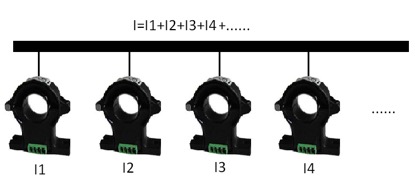

在很多情況下，一個大的直流電源會帶很多負載，而如果總電流的電纜或電流排體積非常大，沒有合適的大直徑的電流傳感器，如何處理？可以采用多個支路電流傳感器，輸出信號通過采用多路AD采集器，采集后再相加。
而且如果電流傳感器（變送器）的輸出信號是電流信號，也可以將這多路電流信號并聯起來，直接獲得電流總和，這樣只需要測量這個電流信號的總和即可。
比如，一個大電流的電流排，具有兩個回路，每個回路的采用相同型號的電流傳感器均輸出電流信號，將兩個電流傳感器的輸出電流信號并聯，若分別輸出為Is1和Is2，則Is1+Is2即為總電流，通過變比即可計算出原邊總電流。
