如何判斷互感器的匝數是否相同（一致性）？
用一個具有相同的固定匝數的標準互感器與被測量互感器串聯，通入同一個電流，如果輸出的差值為零，則匝數相同，如果輸出不為零，則匝數不同。

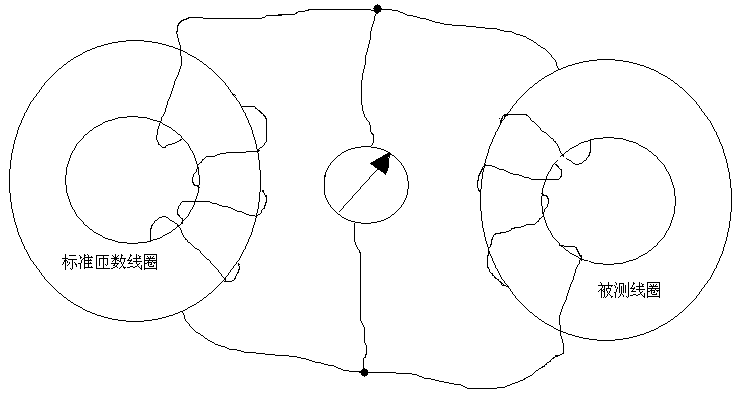

（判斷互感器匝數是否相同）示意圖手草稿

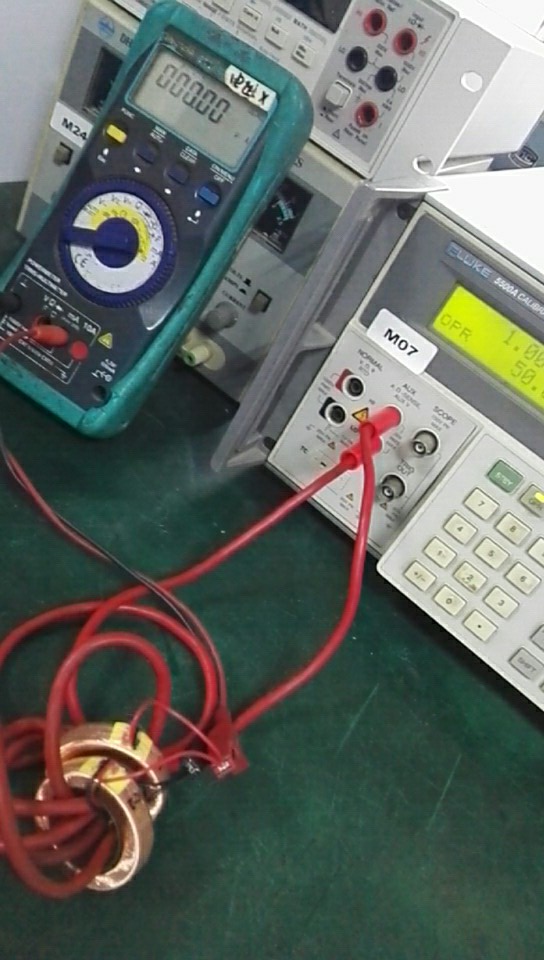

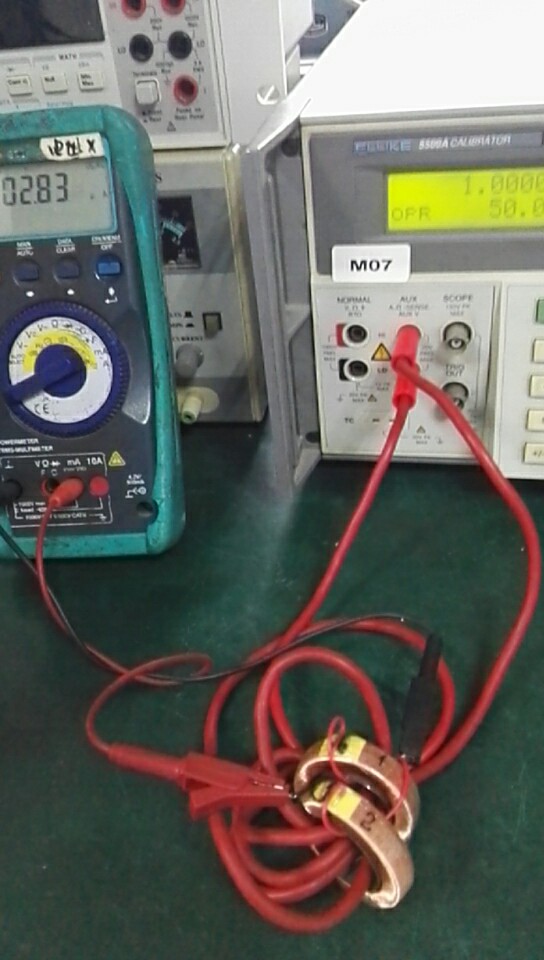

上圖所示標準線圈匝數為2500匝，通入的電流為5A，50Hz，其中左圖是匝數相同時的情形，交流微安表指示為零，右圖為匝數差3匝的情形，交流微安表讀數為2.83uA。
