大家都知道，對于電加熱行業，通過調節電流大?。刂齐娏鬏敵龅挠行е荡笮。?，可以調節輸出功率，起到控制溫度的作用。那么，對于這種特殊電流的測控又該選用什么樣的電流傳感器（變送器）才能滿足精準測量的要求呢？

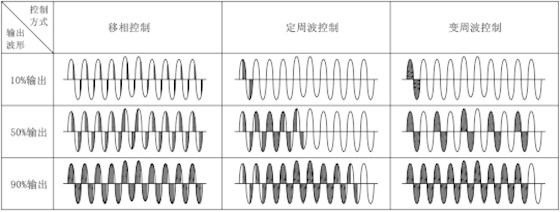

通常電加熱需要用到調功/調壓器CPC。CPC大致采用移相控制、定周波控制、變周波控制波形等原理，控制功率的輸出，因此也叫功率控制器。各種控制方式的波形如下表：移相控制、定周波控制、變周波控制波形，如下表：

調功器的外形各異，一種外形如下：

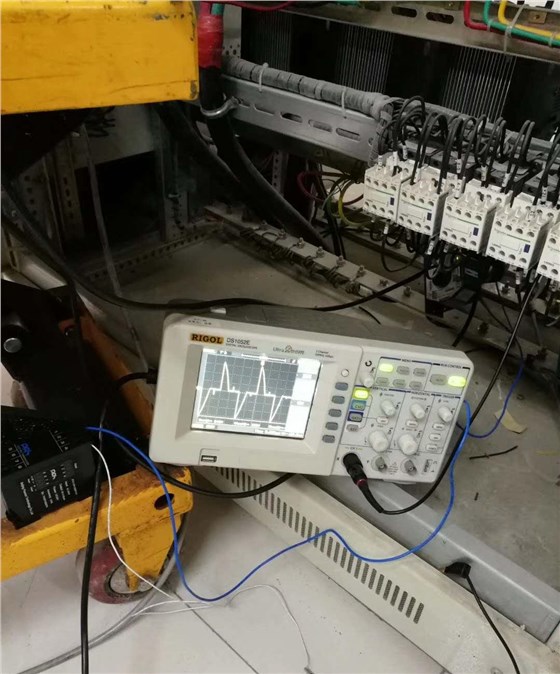

實際測量的調功器輸出波形如下：

對于這種非標準正弦波形的有效值測量，傳統的平均值方式已經不合適了，誤差很大。這里面的波形可分為兩類，如果波形對于X軸大小對稱，或者說波形整體濾波后沒有直流成分，另一種是帶有直流成分。 對于兩種波形的有效值測量，可以用基于互感原理以及霍爾原理的電流傳感器來測量。對于無直流成分的波形，可以采用基于互感器原理的真有效值電流傳感器（或變送器），對于含有直流成分的電流波形測量，可采用基于霍爾原理的電流傳感器（變送器），兩種原理的電流傳感器（變送器）各有優缺點，可根據其電流大小等現場應用，選用合適的真有效值電流（傳感器）變送器。

常用的真有效值電流傳感器（變送器）有多種，現只列出兩種最普通的：

1. JTIC-C21，基于電磁感應原理的真有效值（TRMS）電流傳感器（變送器），特點是可以測量很小的電流，從毫安電流到數百安均可，需要無直流成分。

2. HTID-C31,基于霍爾原理的真有效值（TRMS）電流傳感器（變送器），特點是開口磁芯，可分合式安裝，電流范圍可達1500A，缺點是測量太小的電流不太適應。

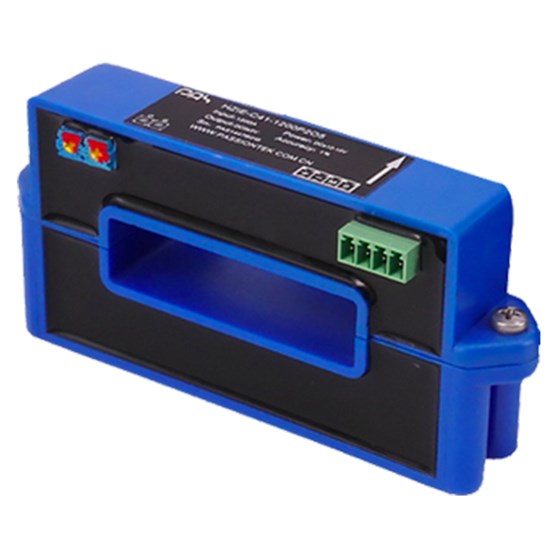

3. HTIE-C41，基于霍爾原理的真有效值（TRMS）電流傳感器（變送器），特點是母排式開口磁芯，可分合式安裝，電流范圍可達1500A，缺點是測量太小的電流不太適應。

對于測量畸變的非正弦波形的電流有效值來說，使用帶有TRMS真有效值測量功能的電流變送器是一種簡單實用的方法，可以很好的滿足對電流有效值測量并快速反饋控制電加熱裝置的要求。柏艾斯還具有十幾種具有真有效值測量功能的電流傳感器（變送器），也有帶有真有效值功能的電壓傳感器（變送器），能夠提供全系列的真有效值電流電壓測控方案，xfc520.cn.
